1級管工事施工管理技士 過去問｜令和7年第12問 三相誘導電動機（保護・始動・インバータ）解説

1級管工事施工管理技士 第一次検定の令和7年 第12問は、三相誘導電動機に関する知識問題でした。電動機の保護・始動方式・インバータ運転について、4つの記述から「適当でないもの」を選ぶ形式です。

本記事では1級管工事施工管理技士を保持する現役設備エンジニアの視点から、結論→電動機の保護の考え方→始動方式とインバータ→選択肢検証→実務目線の流れで整理します。「短絡保護」と「過負荷保護」の違いを押さえれば、計算不要で取れる1点です。

令和7年 1級管工事 第12問はこんな問題（知識型）

選択肢は次の4つ。正解は①です。

番号	記述の要旨	正誤
①	短絡保護は、保護継電器と電磁接触器の組合せにより行う	✕ 誤り
②	インバータ運転は電圧波形にひずみを含むため、電動機の温度が高くなる	◯ 正しい
③	スターデルタ始動は、全電圧始動と比べ始動電流が1/3になる	◯ 正しい
④	出力0.2kW以下の場合は、過負荷保護装置を設けなくてもよい	◯ 正しい

問題本文は公式PDFで確認できます。

結論：正解は①｜短絡保護は「遮断器・ヒューズ」で行う

先に答えだけ知りたい方のために結論をまとめます。正解は①。短絡（ショート）保護は、配線用遮断器（MCCB）やヒューズで行うのが正しく、「電磁接触器の組合せで行う」は誤りです。電磁接触器はサーマルリレーと組み合わせて過負荷保護を担います。

• ①の誤り：短絡保護＝配線用遮断器・ヒューズ。電磁接触器（＋サーマル）は過負荷保護で、短絡電流は遮断できない
• ②正しい：インバータの高調波（電圧ひずみ）で電動機の損失が増え、温度が上がる
• ③正しい：スターデルタ始動は始動電流が全電圧始動の1/3になる
• ④正しい：出力0.2kW以下の電動機は過負荷保護装置を省略できる（内線規程等）

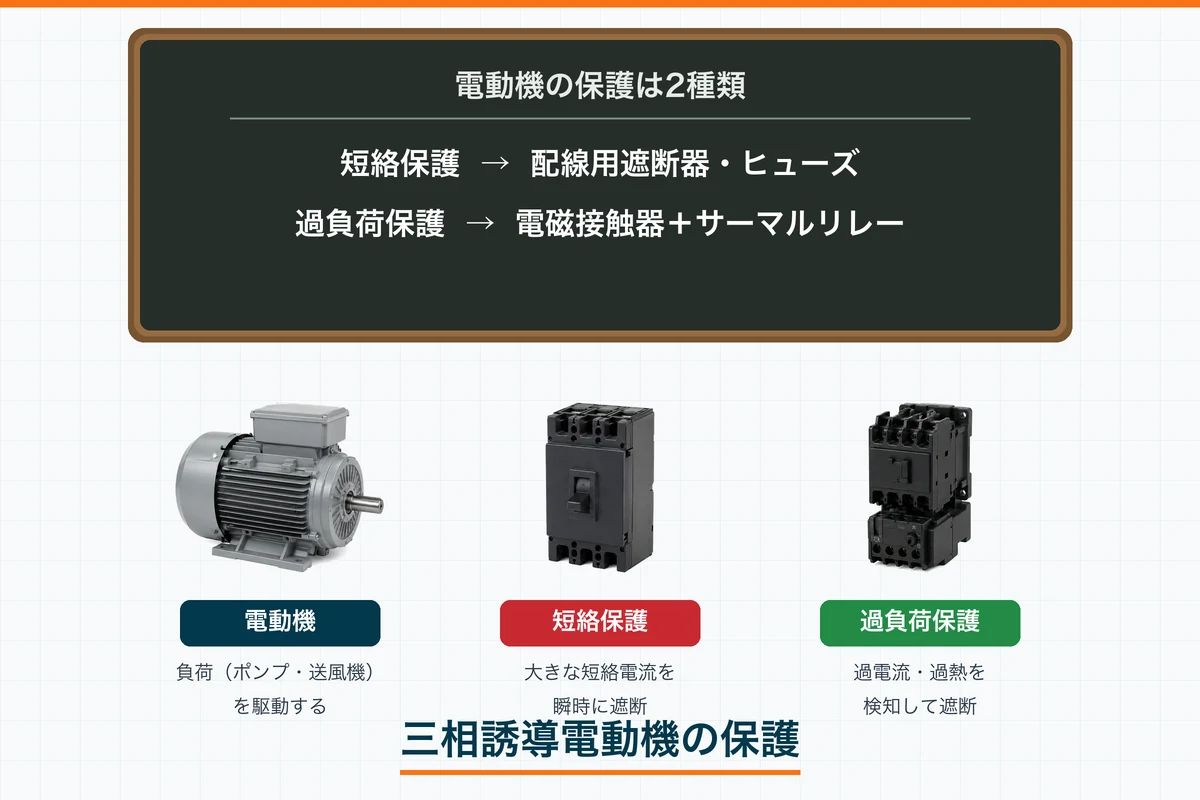

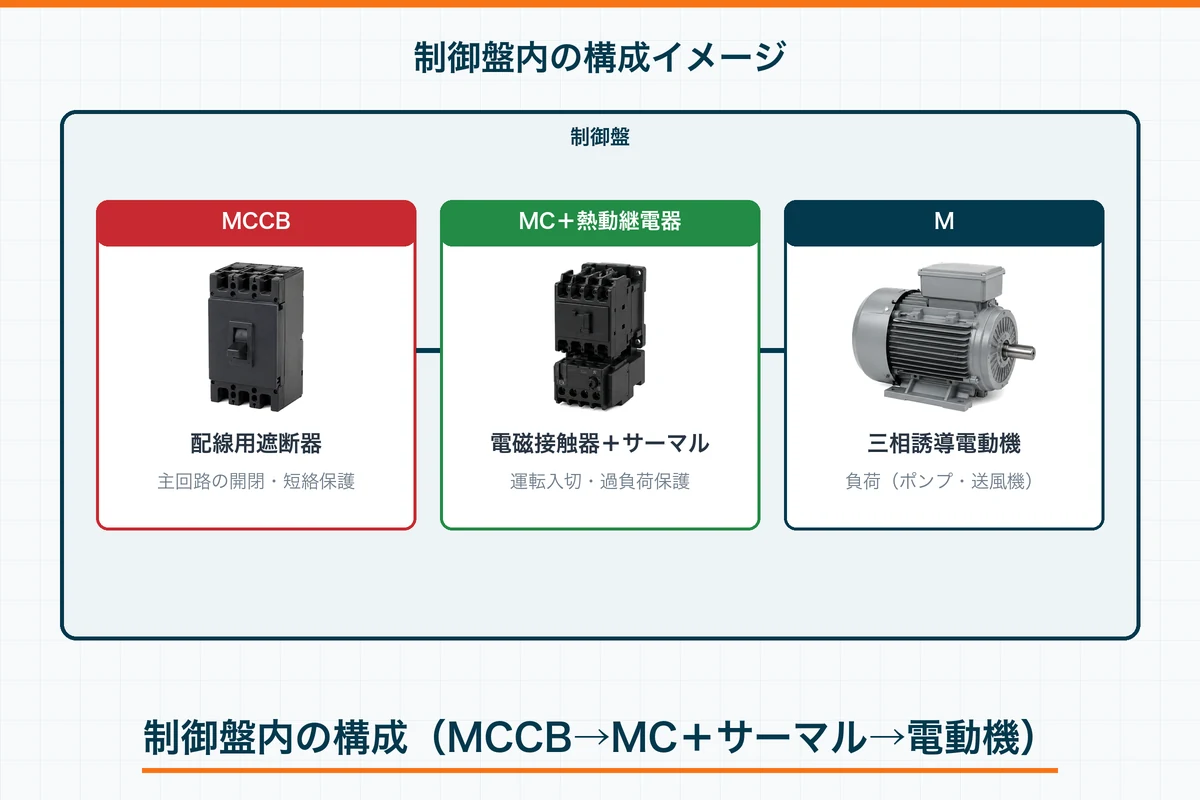

電動機の保護を整理｜短絡保護と過負荷保護は別物

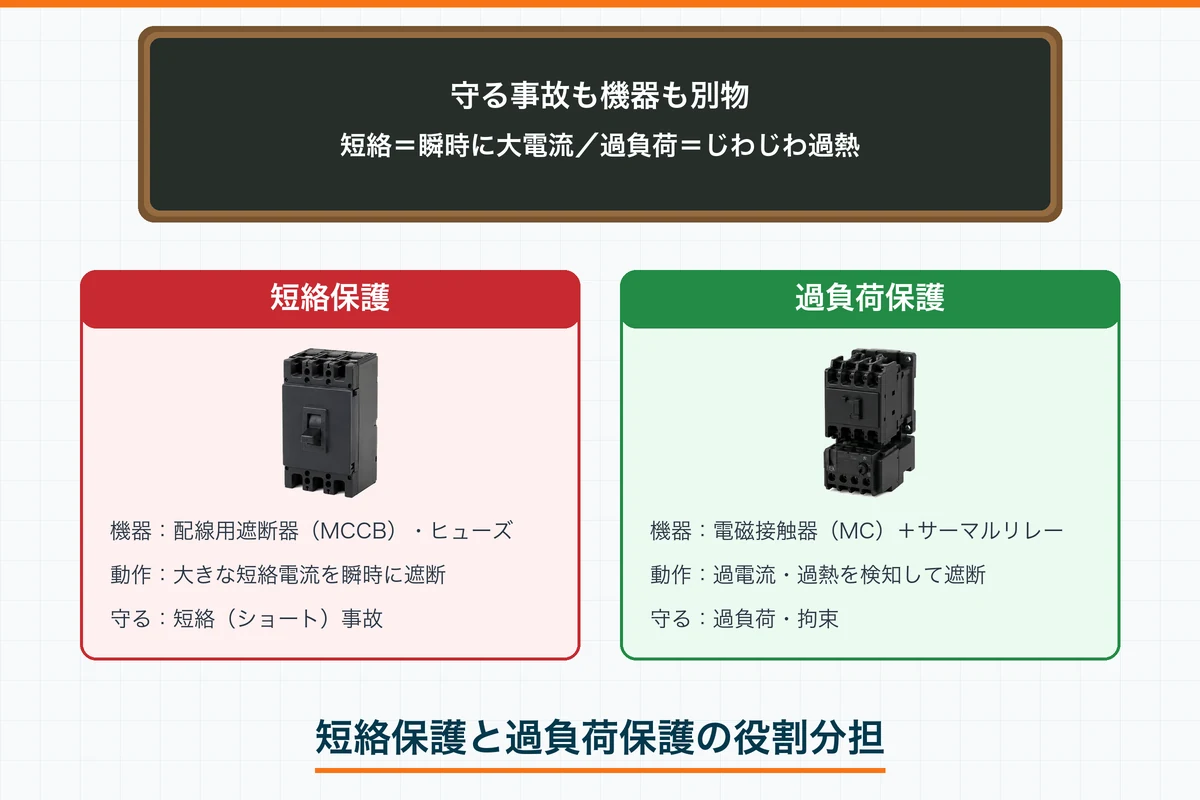

保護の種類	守る対象	使う機器
短絡保護	ショート時の大電流	配線用遮断器（MCCB）・ヒューズ
過負荷保護	過電流（長時間の過負荷）	電磁接触器＋サーマルリレー
地絡保護	漏電・感電	漏電遮断器（ELCB）

電磁接触器は「電源を入切するスイッチ」で、サーマルリレーと組み合わせて過負荷を検知・遮断します。短絡のような瞬間的な大電流を切る役目は、遮断器やヒューズ。この役割分担を取り違えたのが①の誤りです。

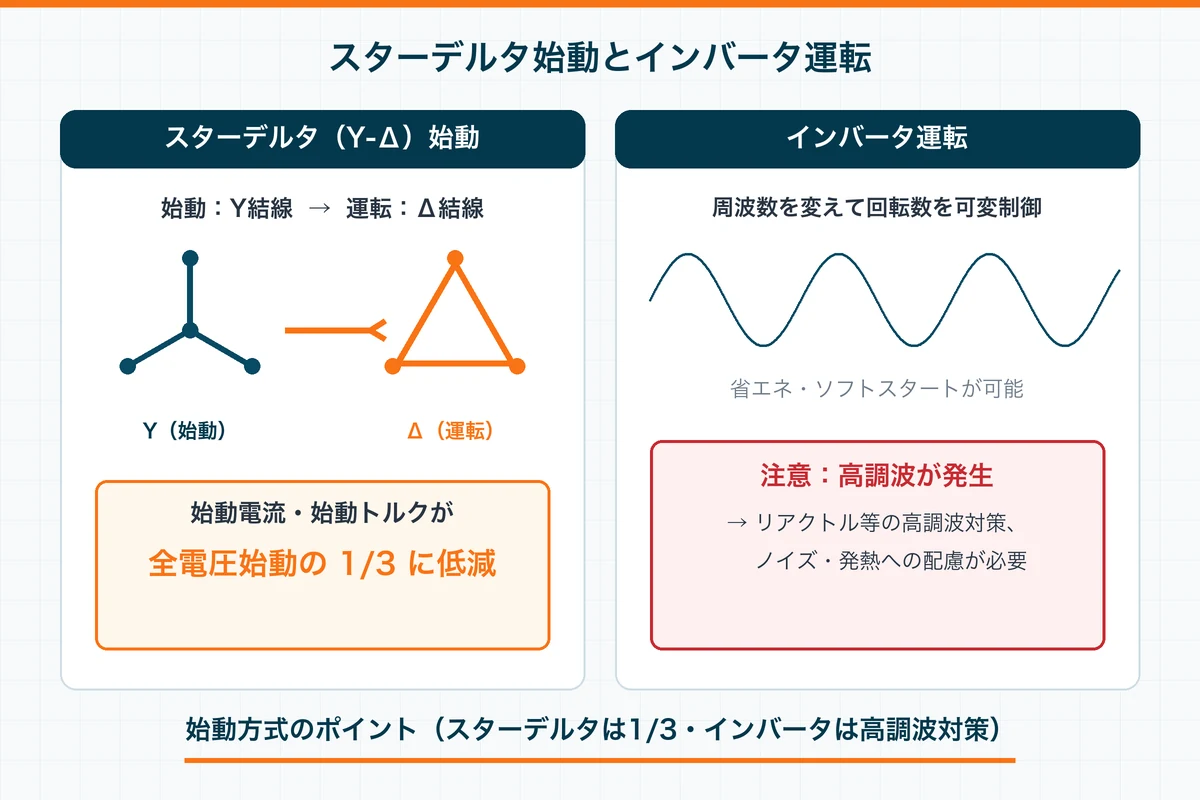

始動方式とインバータ運転のポイント

• スターデルタ始動：始動時はスター結線で電圧を1/√3に下げ、始動電流を全電圧始動の1/3に低減する
• インバータ運転：回転数を自在に変えられ省エネだが、出力波形に高調波（ひずみ）を含むため電動機の温度が上がりやすい
• 軸動力：ポンプ・ファンの軸動力は回転数の3乗に比例。インバータでの流量制御は大きな省エネになる

選択肢を1つずつ検証｜なぜ①が誤りか

① 短絡保護は電磁接触器の組合せで行う → ✕ 正解
短絡保護は配線用遮断器・ヒューズの役目。電磁接触器は過負荷保護用です。これが唯一の誤り。

② インバータ運転で温度が高くなる → ◯
高調波による損失増で温度が上がります。正しい記述です。

③ スターデルタで始動電流1/3 → ◯
電圧が1/√3になり、線電流換算で1/3。正しい記述です。

④ 0.2kW以下は過負荷保護を省略可 → ◯
小容量電動機は過負荷保護装置の省略が認められています。正しい記述です。

試験＝保護の役割分担、実務＝ポンプ・送風機の動力設計で使う

① 動力盤の保護協調

実務では、配線用遮断器（短絡保護）・電磁接触器＋サーマル（過負荷保護）・漏電遮断器（地絡保護）を組み合わせて動力回路を構成します。それぞれの役割を理解していないと、保護協調の取れた盤設計はできません。

② インバータによる省エネ運転

ポンプ・送風機はインバータで回転数制御すると、軸動力が回転数の3乗で効くため大幅な省エネになります。一方で高調波対策（リアクトル等）も必要で、試験で学ぶ「温度上昇」の知識が実務の対策につながります。

③ 始動方式の選定

大容量の電動機は、始動電流を抑えるためスターデルタ始動やインバータ始動を選びます。始動電流が大きいと電源容量や電圧降下に影響するため、容量に応じた始動方式の選定が実務の勘どころです。

まとめ｜「短絡保護＝遮断器・ヒューズ」を覚えるだけ

• 正解は①｜短絡保護は配線用遮断器・ヒューズ。電磁接触器（＋サーマル）は過負荷保護
• ②インバータの高調波で温度上昇、③スターデルタで始動電流1/3、④0.2kW以下は過負荷保護省略可…はすべて正しい
• 保護は短絡・過負荷・地絡の3つを役割分担で覚える
